REF.9545 MEET ROZHRANÍ PRO ŘÍZENÍ VÝTAHU

Detailní popis produktu

FUNKCE
Řídicí brána výtahů MEET je zařízení mezi interkomovým video systémem budovy a systémem řízení výtahů. Funkce řízení výtahů je kompatibilní s digitálními panely. Není kompatibilní s panely MILO pro jednoho účastníka.

Provádí automatizaci následujících funkcí:

Přivolání výtahu nahoru z videotelefonu MEET dané bytové jednotky.
Přivolání výtahu dolů z videotelefonu MEET dané bytové jednotky.
Otevírání dveří a aktivace výtahu po aktivaci tlačítka otvírače dveří z videotelefonu po hovoru, pro přístup pouze do patra volaného bytu.
Hlášení stavu polohy výtahů (až 3) a jeho zobrazení.
Otevírání dveří a povolení přístupu výtahu do určité skupiny pater po přiložení autorizované bezkontaktní karty ke čtečce vstupního tabla.
Tuto skupinu může tvořit patro bytu, kde se videotelefon nachází, a další patra s omezeným přístupem, jako je posilovna, společenský klub, garáž atd. Tato funkce platí i pro řízení přístupu pomocí rozpoznávání obličeje.

TECHNICKÉ CHARAKTERISTIKY

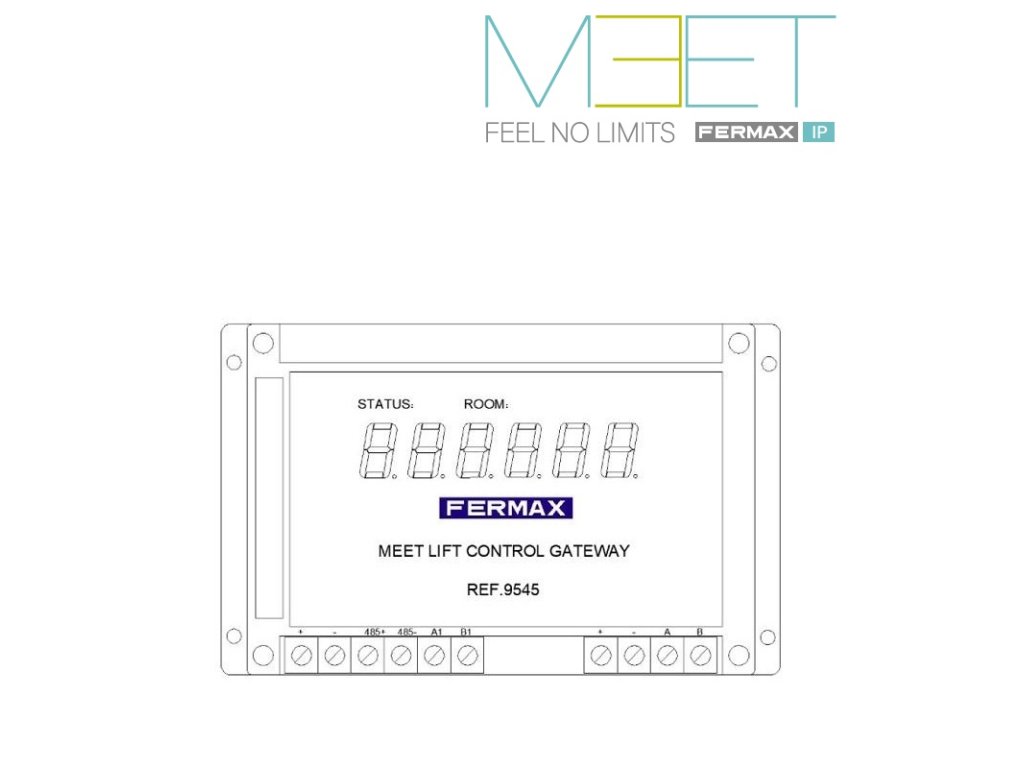

Modul č. 9545 má 10 připojovacích svorek s upevňovacími šrouby.
+, -: Napájení 12 V DC.
485 +, 485-: Datová komunikace RS-485. Komunikace se vstupním panelem.
A1, B1: Datová komunikace RS-485. Komunikace s ovládáním výtahu třetí strany.
A, B: Datová komunikace RS-485. Komunikace s 10 výstupními reléovými dekodéry.
Má také 6místný displej, který nabízí informace pro instalačního technika: STAV + BYT.
Pokud je tento modul instalován v kombinaci s releovými dekodéry REF.1616, musí být nejprve nakonfigurovány tyto. Každé relé dekodéru REF.1616 je přiřazeno k patru a tato informace musí být zanesena do konfiguračního xls souborupomocí specifického softwaru, který tyto informace načte do komunikačního rozhraní.

TECHNICKÉ SPECIFIKACE

Spotřeba energie:
- V pohotovostním režimu: 60 mA
- Provozní režim: 110 mA
Provozní napětí: 12 V DC
Provozní prostředí:
- Teplota: -40 °C – 55 °C
- Vlhkost: 10 – 93 % (bez kondenzace)
Rozměry: 145 × 90 × 45 mm
Hmotnost: 0,244 kg
Technologie: MEET
