REF.1522 WAY 2 VIDEO SOUPRAVA

Detailní popis produktu

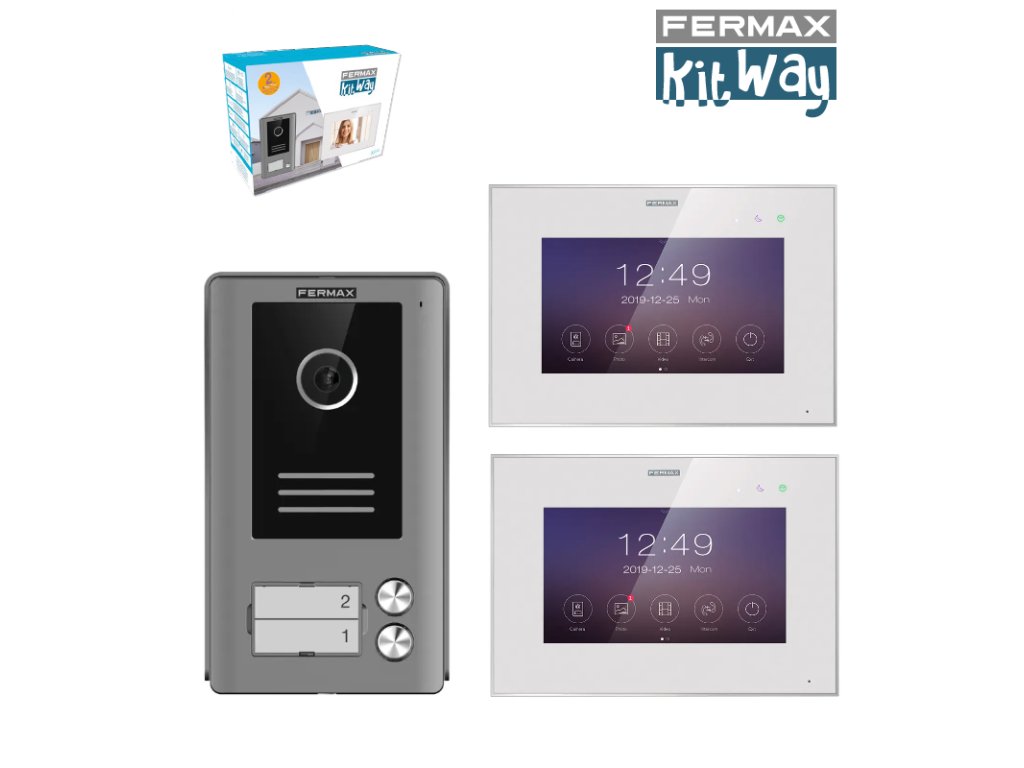

WAY-FI 2 VIDEO SOUPRAVA obsahuje:

REF.1528 WAY vstupní video panel s 2mi tlačítky a stříškou,
REF.1525 WAY dotykový videotelefon TFT 7" (2ks),
REF.1440 WAY systémový napájecí zdroj 26VDC/2A, 8DIN,

Rozšíření instalace:

Videotelefony: až +2 videotelefony (celkem 3) k jednomu tlačítku bez nutnosti dalšího napájení.
Vstupní video panel: až +1 vstupní video panel (celkem 2).
Externí kamera: ke každému vstupnímu video panelu lze připojit jednu analogovou externí kameru.

Napájecí zdroj REF.1440

100-240Vac, 0,6A (50-60Hz) / 26Vdc, 2A.
Montáž na DIN lištu.
Velikost 8 DIN.

Vstupní video panel REF.1528

Povrchová montáž. Součástí je stříška proti dešti.
Materiál: zamak a hliník.

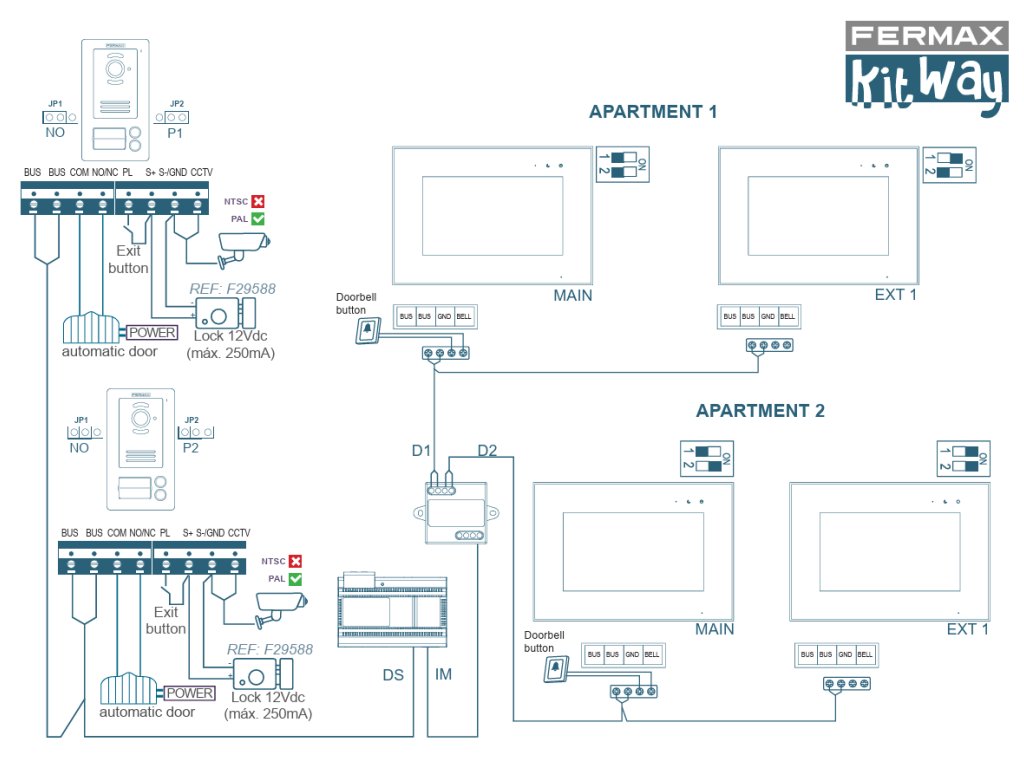

Zapojení, význam svorek:
S+, S-: pro nízkoodběrový elektrický otvírač dveří 12 Vdc, max. 250mA při aktivaci. Nastavení doby otevření dveří od 1 do 8mi vteřin.
COM/ NO/ NC: bezpotenciálové relé pro aktivaci druhých dveří (garáž). Typ kontaktu (NO/NC) nastavitelný propojkou. Nastavení doby otevření dveří od 1 do 8mi vteřin.
PL, S+: pro odchodové tlačítko (exit), propojení svorek PL, S+ aktivuje výstup S+, S-.
Jmenovka s výměnou zepředu. LED podsvícení aktivováno sensorem za soumraku.
Potenciometr pro nastavení hlasitosti reproduktoru.
CCTV, S- (GND): pro externí analogovou kameru CCTV.

Videotelefon REF.1525

Povrchová instalace (nástěnný konektor je součástí dodávky).
7” dotyková obrazovka. Intuitivní uživatelské rozhraní, podporuje ovládání přejetím prstem.
LED diody:
    bílá: videotelefon zapnutý,
    fialová: vypnuté zvonění,
    zelená: nové snímky, neprohlédnuté.
Komunikace: bez sluchátka (handsfree).
Datum a čas: Čas: 24hodinový formát; Datum: konfigurovatelný formát. Manuální nastavení na videotelefonu.
Režim Nerušit: Okamžitá a/nebo časově omezená aktivace/deaktivace pro konkrétní časový úsek během dne.
Pořízení snímků: automatické (ve výchozím nastavení deaktivováno) a manuální. 100 snímků bez karty Micro SD, 1 000 s kartou Micro SD (není součástí sady). Snímky z videotelefonu lze kopírovat na kartu Micro SD.
Pořízení video záznamu: automatické (ve výchozím nastavení deaktivováno) a manuální. Pouze na kartu Micro SD 8–32 GB, která není součástí sady. Až 128 videí po 15 vteřinách.
Mazání fotografií a videí: Postupně, výběr několika, výběr všech. Po dosažení limitu úložiště se nejstarší smažou. Možnost formátování karty Micro SD. Mazání po 30 dnech je ve výchozím nastavení aktivováno.
Historie hovorů (s datem a časem): Snímky a videa se ukládají s datem a časem.
Automatické zapnutí (pohled na ulici z videotelefonu): přepínání mezi 2ma panely a 2ma externími kamerami (volitelné dle rozsahu systému).
Otevírání dveří pro pěší (elektrický otvírač dveří): Aktivuje výstup 12 Vdc (svorky S+, S- na panelu). Nastavení doby otevření (1–8 s.).
Otevírání garážových vrat (elektromagnetický otvírač dveří): Aktivuje relé (svorky COM, NO/NC). Nastavení doby otevření (1–8 s.).
Nastavení obrazu: Jas, kontrast a barva.
Nastavení hlasitosti hovoru a konverzace: 0–8 úrovní.
Funkce interkomu v domácnosti: Možnost volání na jeden nebo na všechny. Maximálně 3 monitory na domácnost (1 hlavní a 2 doplňkové)
Jazyky menu: 16.
Melodie volání: 16. Různé nastavení pro volání od vstupního panelu, zvonku a interkomu.
Kompatibilita s  analogovými CCTV kamerami: Jedna analogová externí kamera k jednomu vstupnímu panelu.
Připojení:
   Sběrnice (B, B);
   Zvonek (GND, BELL);
   Slot pro kartu Micro SD (8-32 GB);
   Přepínač impedance pro video signál (dip přepínač 1: ON na konci linky).
   Přepínač nastavení domácí adresy (dip přepínač 2: OFF=Domů 1; ON=Domů 2)

Technické specifikace

PANEL REF.1528

Napájení: 24Vdc NEPOLARIZOVANÉ (polarizace se při instalaci nebere v úvahu). Je napájena přímo ze sběrnice.
Prostředí:
   Provozní teplota: [-25ºC, +70ºC].
   Relativní vlhkost (bez kondenzace): [5 %, 95 %].
   Stupeň krytí vodotěsnosti (IP): 44.
Mechanické vlastnosti:
   Rozměry (Š x V x H): 94 x 164 x 21 (34 včetně stříšky) mm.
   Třída odolnosti proti nárazu (IK): 07.
Kamera:
   Úhly: H=120º; V=90º.
   Barevné noční vidění pomocí bílých LED diod (6) s aktivací světelným senzorem. Protože má LED diody, není potřeba žádné další osvětlení.
   Rozlišení kamery: 900 TVL.

VIDEOTELEFON REF.1525

Napájení: 24Vdc NEPOLARIZOVANÉ (polarizace se při instalaci nebere v úvahu). Je napájen přímo ze sběrnice.
Prostředí:
   Provozní teplota: [-10ºC, +55ºC].
   Relativní vlhkost (bez kondenzace): [5 %, 95 %].
   Stupeň krytí vodotěsnosti (IP): 30.
Mechanické vlastnosti:
   Rozměry (Š x V x H): 222 x 154 x 11,5 mm
Dotyková obrazovka:
   Velikost: 7"
   Formát: 16:9
   Rozlišení: 1024 x 600 pixelů
Technologie: WAYFI

WAY-FI 2 VIDEO SOUPRAVA

Hmotnost: 2,466 kg
Rozměry: 210 x 288 x 150 mm
